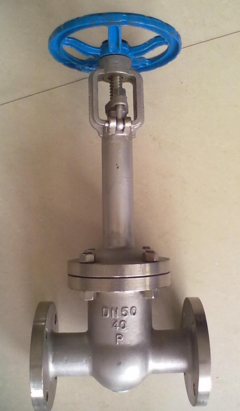

法蘭低溫閘閥適用于甲烷、液態天然氣、已烯、二氧化碳、液氨、液氧、液氮、液氫等低溫介質。 產品特點 1、為防止中腔異常升壓，在閘板的進口側設置了泄壓孔 2、根據閥門的工作溫度確定閥蓋的頂部長度，確保閥桿填料的可靠密封 3、根據工作溫度合理選用填料，墊片等零件的材料 4、嚴格控制材料的化學成份及低溫沖擊韌性等力學性能指標 5、采用多種配管法蘭標準及密封面型式，適用于各種工程需要 二、執行標準： 設計與制造 結構長度 法蘭尺寸 壓力-溫度 試驗-檢驗 JB/T7749 GB12221 JB79 Gb9131 JB/T9092 三、壓力試驗： 公稱壓力PN 1.6 2.5 4.0 6.4 10.0 強度試驗 2.4 3.8 6.0 9.6 15.0 水密封試驗 1.8 2.8 4.4 7.0 11.0 上密封試驗 1.8 2.8 4.4 7.0 11.0 氣密封試驗 0.4-0.7 四、主要零件材料及性能： 體蓋板 閥桿 密封面 墊片 填料 工作溫度 適用介質 ZGoCrMNVAI低溫高壓鑄鋼 1Cr7Ni12 STL/STL 1Cr13/柔性石墨 低溫石棉 PTFE浸聚四氟乙 烯石棉繩 柔性石墨 -46 丙烷/炳烯 甲醇/乙烷 煤氣/液氨 LCB ZGoCrMNVAI低溫高壓鑄鋼 -60 LC1 ZGoCrMNVAI低溫高壓鑄鋼 -73 LC2 ZGoCrMNVAI低溫高壓鑄鋼 1Cr18Ni9Ti -101 LC3 ZGoCrMNVAI低溫高壓鑄鋼 -115 LC4 ZGoCrMNVAI低溫高壓鑄鋼 -196 五、低溫法蘭閘閥規格主要尺寸(PN1.6MPa-2.5 MPa)： 1.6MPa DN L D D1 D2 b n-Φd H D0 凸面法法 RF DZ40Y-16LCB DZ40Y-16LC1 DZ40Y-16LC2 DZ40Y-16LC3 DZ40Y-16LC4 DZ40Y-16P DZ40Y-16R 20 150 105 75 55 14 4-Φ14 320 140 25 160 115 85 65 14 4-Φ14 350 160 32 180 135 100 78 16 4-Φ18 385 180 40 200 145 110 85 16 4-Φ18 420 220 50 250 160 125 100 16 4-Φ18 540 240 65 265 180 145 120 18 4-Φ18 610 240 80 280 195 160 135 20 8-Φ18 690 280 100 300 215 180 155 20 8-Φ18 780 300 125 325 245 210 185 22 8-Φ18 930 320 150 350 280 240 210 24 8-Φ23 980 350 200 400 335 295 265 26 12-Φ26 1180 400 250 450 105 355 320 30 12-Φ30 1390 450 300 500 460 410 375 30 12-Φ30 1620 500 350 550 520 470 435 34 16-Φ34 1810 500 400 600 580 525 485 36 16-Φ36 1970 550 2.5MPa 20 150 105 75 55 16 4-Φ16 320 140 凸面法法 RF DZ40Y-25LCB DZ40Y-25LC1 DZ40Y-25LC2 DZ40Y-25LC3 DZ40Y-25LC4 DZ40Y-25P DZ40Y-25R 25 160 115 85 65 16 4-Φ16 350 160 32 180 135 100 78 18 4-Φ18 385 180 40 200 145 110 85 18 4-Φ18 420 200 50 250 160 125 100 20 4-Φ20 540 240 65 265 180 145 125 22 8-Φ22 510 240 80 280 195 160 135 22 8-Φ22 690 280 100 300 230 190 160 24 8-Φ24 780 300 125 325 270 220 188 28 8-Φ28 930 300 150 350 300 250 218 30 8-Φ30 980 320 200 400 360 310 278 34 12-Φ34 1180 360 250 450 425 370 332 36 12-Φ36 1390 400 300 500 485 430 390 40 16-Φ40 1620 450 350 550 550 490 448 44 16-Φ44 1810 500 400 600 610 550 505 48 16-Φ48 1990 560 六、低溫法蘭閘閥規格主要尺寸PN4.0MPa-10.0MPa:
